Розетка телевизионная Alcad BS-100 SAT+TV

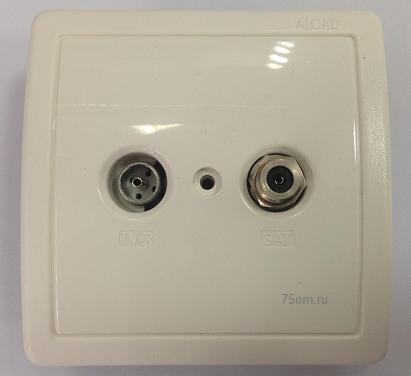

Розетка телевизионная Alcad BS-100 предназначена для подключения цифрового и аналогового телевидения. Розетка имеет два выхода: один спутниковый - под F-разъем, второй для подключения аналогового или цифрового телевидения в формате DVB-T2. Розетка является оконечной. Рамка в комплекте белого цвета. По разъему SAT имеется проход питания с ресивера на конвертер.

Внутренний механизм розетки является еще и диплексером SAT и TV сигнала, т.е где-то под крышей, вы соединяете, замешиваете на диплексере с двух антенн: спутниковый и эфирный кабель. Это делается, чтобы не тянуть по всему дому два отдельных провода. А на розетке Alcad BS-100 вы их делите. Один подключаете к спутниковому ресиверу, второй к цифровой приставке DVB-T2 или если принимаете аналоговое тв - напрямую в телевизор.

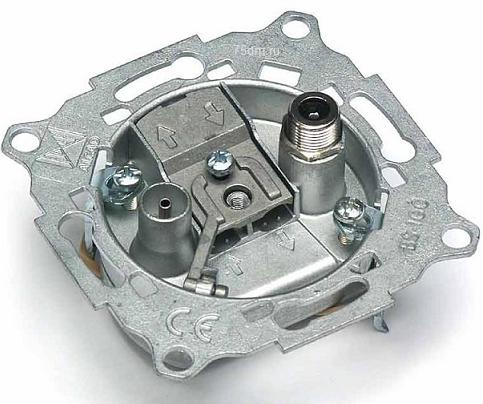

Внутренний механизм розетки совместим со всеми производителями электрических розеток: таких как Legrand, Elso, Makel и др. Но по качеству и по цене превосходит эти аналоги.

Вот характеристики телевизионной розетки Alcad BS-100:

Диапазон на выходе 1 (IEC -папа): 5-862 мГц
Диапазон на выходе 2 (IEC -мама): 930-2400 мГц
Потери на выходе в дипазоне ТВ: 1,0 дБ
Потери на выходе в дипазоне SAT: 1,2 дБ

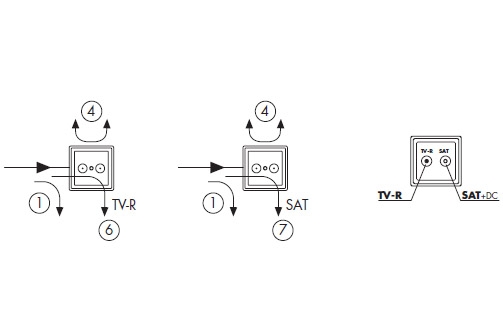

Потери на проход (2):
Развязка между выходами (4) ТВ / SAT: >140,0 дБ / >14,0 дБ
Рассогласование по входам ТВ / SAT: >14,0 дБ / >10,0 дБ

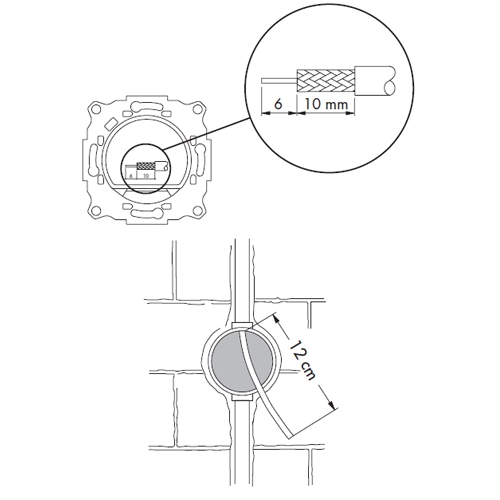

Механизм розетки устанавливается в обычный, стандартный подрозетник. Разделка и крепление провода делается как показано на рисунке ниже.

Для соединения со спутниковым тюнером используется F-разъем, для подключения цифрового-аналогового телевидения - штекер "мама".
